레이저 커팅 머신에서 기어 및 랙의 역할

레이저 절단 장비에서 기어 및 랙 시스템은 핵심 변속기 구성 요소 역할을하며 모션 정확도와 안정성에 결정적인 역할을합니다. 정확한 메쉬를 통해 전원을 전송하여 절단 헤드의 다축 조정 제어를 달성하여 레이저 절단 공정의 효율과 정밀도를 보장합니다.

원칙과 기능

정밀 전송 메커니즘

기어는 치아 참여를 통해 토크를 전송하여 높은 전송 효율 (> 98%)과 정확한 기어 비율을 제공합니다. 이를 통해 속도와 토크의 정확한 조정을 가능하게하여 절단 헤드가 미크론 레벨 가공 (± 0.01mm)을위한 복잡한 x/y/z 축 이동을 수행하도록합니다.

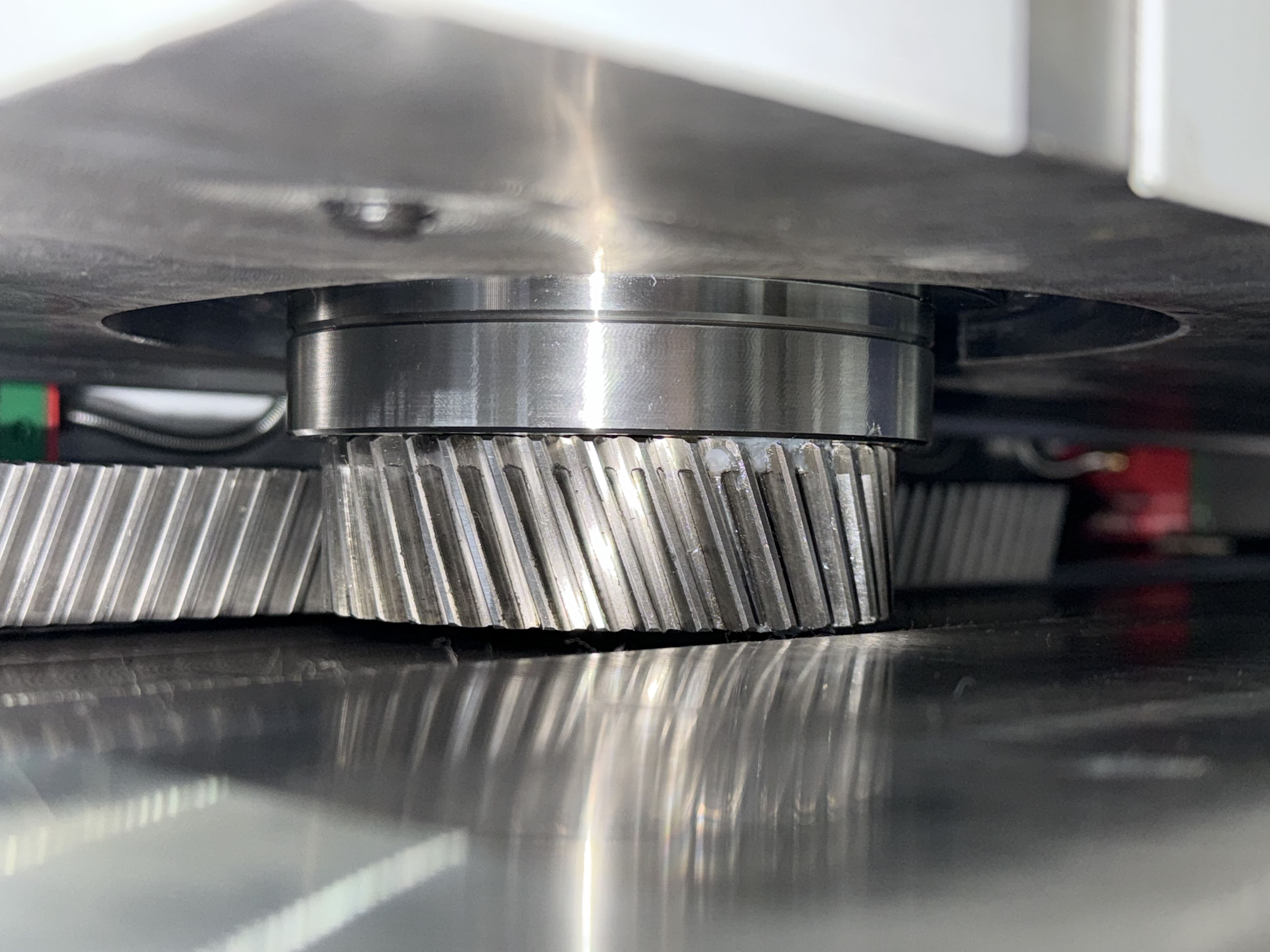

랙 구조적 특징

랙은 무한 피치 원이있는 원통형 기어에 해당하는 선형 치아 프로파일을 특징으로합니다. 레이저 커터는 일반적으로 직선 또는 헬리컬 랙을 사용합니다. 높은 접점 비율 (> 30% 개선), 더 부드러운 전송 및 소음 수준 (<65 dB)을 갖는 헬리컬 랙이 고속 고정식 응용 분야에서 선호됩니다.

주요 산업 장점

다축 포지셔닝 : 랙 및 서보 모터의 공동 작업은 ± 0.01mm의 포지셔닝 정확도를 달성합니다.

높은 Dyamic 응답 : 최적화 된 기어 박스 설계는 200m/min 절단 속도의 2G 가속도를 지원합니다.

강화 하중 용량 : 나선형 치아 참여는 접촉 면적을 증가시켜 단일 치아 하중을 15-20% 줄이고 부품 수명을 20,000 시간으로 확장합니다.

유지 보수 지침

어셈블리 검사 : 균일 한 접촉 패턴으로 기어 정렬 공차 ≤0.02mm를 보장합니다.

클리어런스 제어 : 반발을 0.05-0.08mm 이내에 유지하십시오. Zero-Backlash 작동은 금지됩니다.

윤활 관리 : 500 시간마다 보충제와 함께 ISO VG220 기어 그리스를 사용하십시오.

안전 조치 : 노출 된 기어에 대한 IP54 등급 보호 덮개를 설치하십시오. 작동 중에 접촉을 피하십시오.

고장 감지 : 비정상적인 진동 (> 50 μm 진폭) 또는 노이즈 (> 75 dB)에 즉시 셧다운.
